JQ·A022LT
不锈钢用焊条
GB/T 983 E316L-16 AWS A5.4 E316L-16 ISO 3581-A-E（19 12 3 L）R 3 2 ISO 3581-B-ES 316L-16
适用于在-196℃超低温下服役的316L类奥氏体不锈钢的焊接。
金红石型药皮的超低碳不锈钢焊条 ，焊接工艺性优良 ，焊条电弧柔和、脱渣性好、飞溅小、成型美观、耐发红。其焊缝金属具有良好的力学性能及抗晶间腐蚀性能 ，尤其是在-196℃具有良好的冲击韧性。
交流、直流反接（AC、DC+） ，推荐采用直流反接。
熔敷金属化学成分（%）
| 试验项目 | C | Mn | Si | P | S | Cr | Ni | Mo | Cu |
| GB/T标准 | ≤0.040 | 0.50～2.50 | ≤1.00 | ≤0.040 | ≤0.030 | 17.0～20.0 | 11.0～14.0 | 2.0～3.0 | ≤0.75 |
| 例值 | 0.024 | 0.96 | 0.55 | 0.020 | 0.004 | 18.00 | 13.20 | 2.20 | 0.035 |
熔敷金属力学性能
| 试验项目 | Rm（MPa） | A（%） | KV2（J）-196℃ |
| GB/T标准 | ≥490 | ≥25 | —— |
| 例值 | 550 | 40 | 38 |

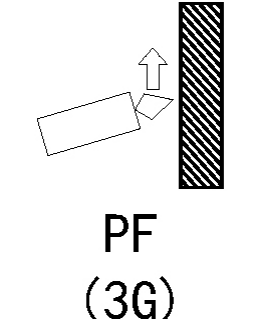

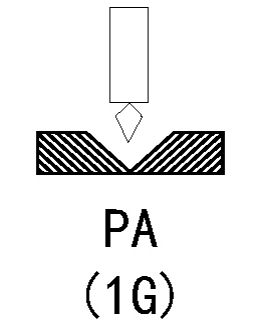

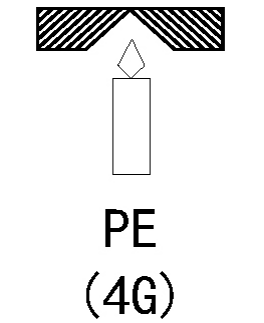

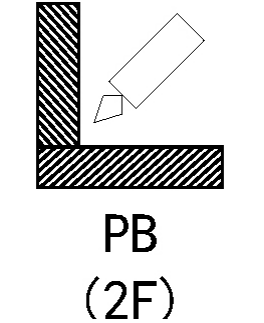

焊接位置
|
|
|
|
|
参考电流
|
焊条规格（mm） |
Φ2.5 |
Φ3.2 |
Φ4.0 |
Φ5.0 |
|
|
焊接电流（A） |
平焊、横焊 |
50～90 |
80～120 |
100～150 |
140～180 |
|
立焊、仰焊 |
60～80 |
90～110 |
110～140 |
— |
|
1.烘干要求：焊前焊条须经300℃保温1h ，随烘随用。
2.采用交流焊接时 ，飞溅较大、药皮易发红、熔深较浅 ，因此建议采用直流反接焊接。
3.焊接时尽量采用小电流及短弧焊 ，摆动幅度不宜过大。
2.采用交流焊接时 ，飞溅较大、药皮易发红、熔深较浅 ，因此建议采用直流反接焊接。
3.焊接时尽量采用小电流及短弧焊 ，摆动幅度不宜过大。
津公网安备 12011002019224号
